型 號：VSSJA-2（B2F）型

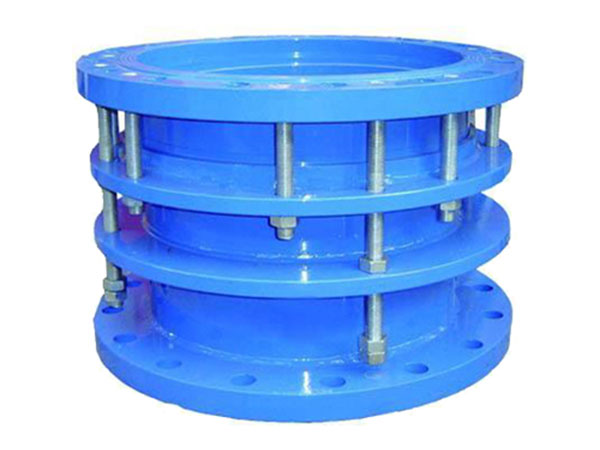

VSSJA-2/B2F型雙法蘭限位伸縮接頭適用於兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量範圍內可以自由伸縮，鎖定伸縮量，確保管道的運行。適用於兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，並有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。VSSJA-2/B2F型雙法蘭限位伸縮接頭在工作時可以反軸向推力傳遞至整個管道。能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用於泵、閥門等附件的鬆套連接。
雙法蘭限位伸縮接頭的分類有： BF(VSSJA-1)型單法蘭限位伸縮接頭，B2F(VSSJA-2)型雙法蘭限位伸縮接頭，BY(SSJB-3)型壓蓋式限位伸縮接頭，AY(SSJB)型壓蓋式伸縮接頭，法蘭式限位伸縮接頭，法蘭式鬆套伸縮接頭。
VSSJA-2/B2F型雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在鬆套伸縮接頭原有性能的基礎上增設限位裝置，在伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其伸縮量就起到限位，確保管道的運行，特別適用於有振動或有一定斜度及拐彎的管路中的連接。
VSSJA-2型雙法蘭限位伸縮接頭材料表：
|
號
|
名稱
|
數量
|
材料
|
|
1
|
本體
|
1
|
QT400-15、Q235、ZG230-450、20
|
|
2
|
密封圈
|
1
|
NBR
|
|
3
|
壓蓋
|
1
|
QT400-15、Q235、ZG230-450、20
|
|
4
|
限位短管法蘭
|
1
|
Q235、20、16Mn
|
|
5
|
螺母
|
4n
|
Q235、20、1Cr18Ni9Ti
|
|
6
|
長螺柱
|
n
|
Q235、35、1Cr18Ni9Ti
|
|
7
|
螺柱
|
n
|
Q235、35、1Cr18Ni9Ti
|
|
公稱通徑
|
管子外徑
|
外形尺寸
|
伸縮量
|
法蘭連接尺寸
|
||||||
|
Dw
|
L
|
L1
|
0.6MPa
|
1.0MPa
|
||||||
|
D
|
D1
|
n-d。
|
D
|
D1
|
n-d。
|
|||||
|
65
|
76
|
340
|
105
|
50
|
160
|
130
|
4-￠14
|
185
|
145
|
4-￠18
|
|
80
|
89
|
190
|
150
|
4-￠18
|
200
|
160
|
8-￠18
|
|||
|
100
|
108
|
210
|
170
|
220
|
180
|
|||||
|
114
|
||||||||||
|
125
|
133
|
240
|
200
|
8-￠18
|
250
|
210
|
||||
|
140
|
||||||||||
|
150
|
159
|
265
|
225
|
285
|
240
|
8-￠22
|
||||
|
168
|
||||||||||
|
200
|
219
|
320
|
280
|
340
|
295
|
|||||
|
250
|
273
|
370
|
335
|
12-￠18
|
395
|
350
|
12-￠22
|
|||
|
300
|
325
|
350
|
130
|
65
|
440
|
395
|
12-￠22
|
445
|
400
|
|
|
350
|
377
|
490
|
445
|
505
|
460
|
16-￠22
|
||||
|
400
|
426
|
540
|
495
|
16-￠22
|
565
|
515
|
16-￠26
|
|||
|
450
|
480
|
595
|
550
|
615
|
565
|
20-￠26
|
||||
|
500
|
530
|
645
|
600
|
20-￠22
|
670
|
620
|
||||
|
600
|
630
|
755
|
705
|
20-￠26
|
780
|
725
|
20-￠30
|
|||
|
700
|
720
|
860
|
810
|
24-￠26
|
895
|
840
|
24-￠30
|
|||
|
800
|
820
|
590
|
220
|
130
|
975
|
920
|
24-￠30
|
1015
|
950
|
24-￠33
|
|
900
|
920
|
1075
|
1020
|
1115
|
1015
|
28-￠33
|
||||
|
1000
|
1020
|
1175
|
1120
|
28-￠30
|
1230
|
1160
|
28-￠36
|
|||
|
1200
|
1220
|
1405
|
1340
|
32-￠33
|
1455
|
1380
|
32-￠40
|
|||
|
1400
|
1420
|
1630
|
1560
|
36-￠36
|
1675
|
1590
|
36-￠42
|
|||
|
1500
|
1520
|
1730
|
1660
|
-
|
-
|
-
|
||||
|
1600
|
1620
|
1830
|
1760
|
40-￠36
|
1915
|
1820
|
40-￠48
|
|||
|
1800
|
1820
|
2045
|
1970
|
44-￠40
|
2115
|
2020
|
44-￠48
|
|||
|
2000
|
2020
|
2265
|
2180
|
48-￠42
|
2325
|
2230
|
48-￠48
|
|||
|
2200
|
2220
|
2475
|
2390
|
52-￠42
|
2550
|
2440
|
52-￠56
|
|||
|
2400
|
2420
|
2685
|
2600
|
56-￠42
|
2760
|
2650
|
56-￠56
|
|||
